今回は回路も自分で考える、完全オリジナルです！

とはいっても、トゥルーバイパスの回路ちょっとを変えただけなんですけどねｗｗｗ


とりあえず、コンセプトから！

・ループ×２で、スイッチはそれぞれのon/off
･２つのスイッチ間の距離を適当にして、同時に踏めるようにする
・小さく！

といったかんじです。

ループってコンパクト並べる人にとっては必須なように思うですが、市販されてるのって少ないですよね。
しかも大概ループ1つしかないし、やたら高いし・・・

売ってなかったら作っちゃえ!！
これこそ自作の醍醐味ですよね～！！

自作初めて数週間、えらそうな事言ってすいませんｗｗｗ

まず、ケースはPASさんで注文したときに穴あけをしてもらいました。
ふんぱつしてHAMMOND 1590N1を使いました。

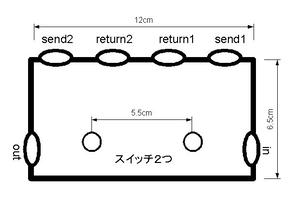

イメージはこんな感じ。




普通のMXRサイズより厚みも含め一回りでかいです。

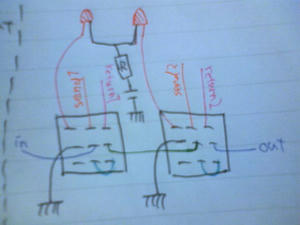

つづいて回路図、というか配線図。
手書きで見にくいかと思いますが、よろしければどうぞ。




ループかまさない時はsendをアースに落としておかないと、音漏れするらしいです。

それがなければこっちでちょっと簡単にできるんですけどねｗｗ




はい、こんな感じで作成していきます。
